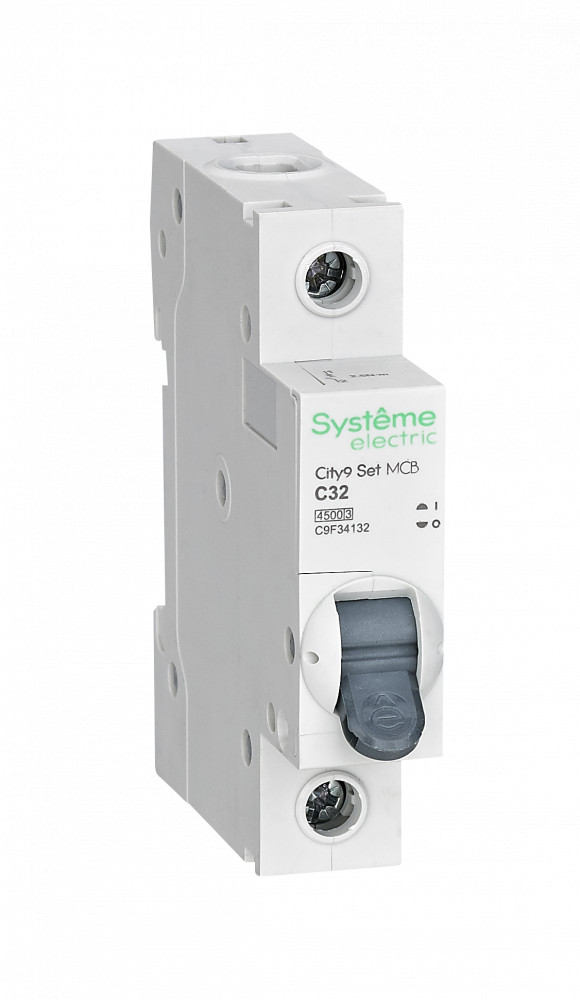

Автоматический выключатель City9 SE 1Р 32А 4,5кА характеристика С

Однополюсный автоматический выключатель Systeme Electric серии City9 Set с номинальным током 32 А и характеристикой отключения C предназначен для защиты однофазных электрических сетей напряжением 230 В от перегрузок и токов короткого замыкания. Устройство применяется в распределительных щитах жилых, коммерческих и промышленных объектов для защиты осветительных и розеточных линий.

Какие задачи решает автоматический выключатель City9 32А

Выключатель решает задачу надёжной защиты электрических цепей от длительного превышения номинального тока и сверхтоков короткого замыкания. Тепловой расцепитель срабатывает при перегрузках, предотвращая нагрев и повреждение проводки. Электромагнитный расцепитель с характеристикой C обеспечивает мгновенное отключение при коротких замыканиях при кратности тока 5-10 Iн. Устройство позволяет выполнять оперативные включения и отключения цепей в нормальном режиме работы.

Назначение и применение

Выключатель используется в распределительных щитах жилых домов, офисов, торговых и административных зданий. Устанавливается на стандартную DIN-рейку 35 мм, занимая 1 модуль. Подходит для защиты осветительных сетей, розеточных групп и линий питания бытовой техники с умеренными пусковыми токами. Климатическое исполнение УХЛ4 допускает эксплуатацию при температуре от -25 до +55°C.

Конструкция и особенности

Конструкция выключателя включает ударопрочный корпус из специального пластика, усиленный металлическими заклёпками для предотвращения расхождения при механических нагрузках. Винтовые клеммы безопасной конструкции исключают попадание кабелей в заклеммное пространство. На лицевой панели имеется индикатор состояния, упрощающий визуальный контроль. Выключатель оснащён механизмом мгновенной коммутации, который обеспечивает быстрое срабатывание независимо от скорости движения рукоятки. Установочный зажим обеспечивает свободную установку на DIN-рейку.

Технические характеристики

Тип: автоматический выключатель модульный однополюсный. Номинальный ток: 32 А. Характеристика отключения: С (5-10 Iн). Номинальная предельная отключающая способность Icn: 4,5 кА. Номинальное напряжение: 230 В переменного тока, 50/60 Гц. Класс токоограничения: 3. Механическая износостойкость: 20 000 циклов. Электрическая износостойкость: 10 000 циклов. Степень защиты: IP20. Тип зажимов: винтовые. Сечение подключаемых проводников: до 25 мм². Ширина в модулях: 1. Климатическое исполнение: УХЛ4. Диапазон рабочих температур: от -25 до +55°C. Габариты: 80×17,5×45 мм. Вес: 0,098 кг. Срок службы: 10 лет. Гарантия: 2 года.

Преимущества выключателя City9 Set

Ударопрочный корпус с металлическими заклёпками исключает расхождение деталей при длительной эксплуатации. Механизм мгновенной коммутации гарантирует быстрое срабатывание независимо от скорости движения рукоятки. Безопасные клеммы предотвращают попадание кабелей в заклеммное пространство. Установочный зажим обеспечивает быстрый монтаж на DIN-рейку. Высокое качество материалов и сборки гарантирует длительный срок службы. Компактный размер 1 модуль экономит место в распределительном щите.

Практические рекомендации по монтажу

Перед монтажом убедитесь, что питание на линии отключено. Установите выключатель на DIN-рейку, зафиксировав его до характерного щелчка. Подключите фазный провод к верхней клемме, а отходящий провод к нижней. Затяните винты с усилием не более 2,5 Н·м, обеспечив надёжный контакт. При использовании многожильных проводов рекомендуется применять наконечники. После монтажа проверьте надёжность крепления и правильность подключения.

Почему стоит купить

Выключатель сертифицирован для применения в РФ, соответствует требованиям технических регламентов. Systeme Electric — признанный бренд на рынке электротехнической продукции. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для каких сетей предназначен выключатель? Для однофазных сетей переменного тока с напряжением 230 В и частотой 50/60 Гц.

Какой максимальный ток выдерживает выключатель? Номинальный ток составляет 32 А, что позволяет защищать линии с нагрузкой до 7,3 кВт при 230 В.

Что означает характеристика С? Характеристика С означает, что электромагнитный расцепитель срабатывает при кратности тока 5-10 Iн. Подходит для линий с умеренными пусковыми токами.

Можно ли подключать алюминиевые провода? Винтовые зажимы допускают подключение медных и алюминиевых проводников сечением до 25 мм².

Какой срок службы у выключателя? Механическая износостойкость составляет 20 000 циклов, электрическая — 10 000 циклов. Гарантия производителя — 2 года.
