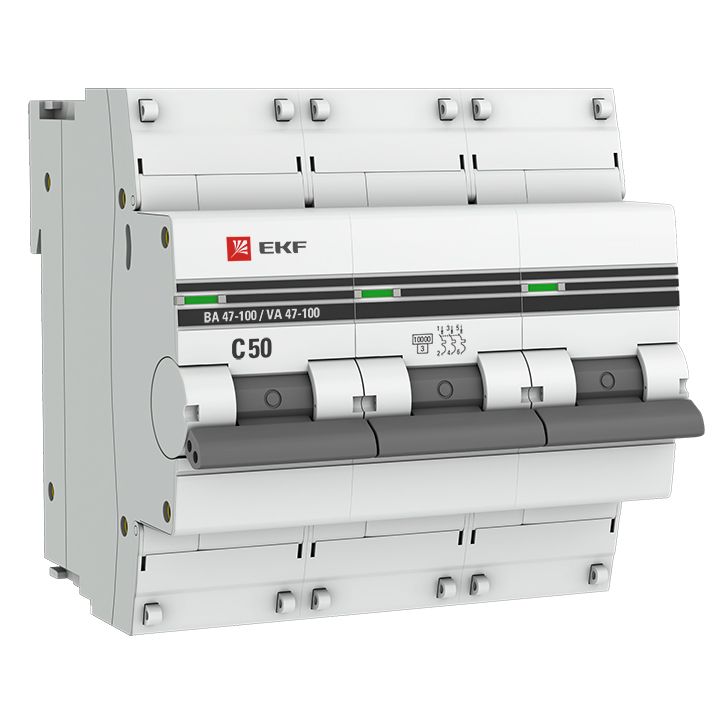

Автоматический выключатель ВА47-100 3Р 50А 10кА характеристика C EKF PROxima

Трехполюсный автоматический выключатель EKF PROxima ВА47-100 с номинальным током 50 А и характеристикой отключения C предназначен для защиты электрических сетей напряжением 230/400 В от перегрузок и токов короткого замыкания. Модель с номинальной отключающей способностью 10 кА применяется в распределительных щитах жилых, административных и промышленных зданий. Выключатель взаимозаменяем с предыдущими моделями и впитал современные инновационные разработки.

Какие задачи решает автоматический выключатель ВА47-100 50А

Выключатель решает задачу надежной защиты электрических цепей от длительного превышения номинального тока и сверхтоков короткого замыкания. Тепловой расцепитель срабатывает при перегрузках, предотвращая нагрев и повреждение проводки. Электромагнитный расцепитель с характеристикой C обеспечивает мгновенное отключение при коротких замыканиях при кратности тока 5-10 Iн. Устройство позволяет выполнять оперативные включения и отключения цепей в нормальном режиме работы.

Назначение и применение

Выключатель используется в распределительных щитах жилых домов, офисов, торговых и административных зданий, а также на промышленных объектах. Устанавливается на стандартную DIN-рейку 35 мм, занимая 3 модуля. Подходит для защиты трехфазных сетей с напряжением до 400 В, осветительных линий, розеточных групп и питания оборудования с умеренными пусковыми токами. Климатическое исполнение допускает эксплуатацию при температуре от -25 до +50°C.

Конструкция и особенности

Конструкция выключателя включает ударопрочный корпус из термостойкого пластика, усиленный дополнительными заклепками для предотвращения расхождения при механических нагрузках. На лицевой панели имеется индикатор состояния, упрощающий визуальный контроль. Винтовые клеммы безопасной конструкции позволяют подключать жесткие проводники сечением до 35 мм² и гибкие до 25 мм². Установочный зажим обеспечивает свободную установку на DIN-рейку. Окно для маркировки цепи облегчает идентификацию в щите.

Технические характеристики

Тип: автоматический выключатель модульный трехполюсный. Номинальный ток: 50 А. Характеристика отключения: C (5-10 Iн). Номинальная предельная отключающая способность Icn: 10 кА. Номинальное напряжение: 230/400 В переменного тока, 50/60 Гц. Класс токоограничения: 3. Механическая износостойкость: 20 000 циклов. Электрическая износостойкость: 10 000 циклов. Степень защиты: IP20. Тип зажимов: винтовые. Сечение подключаемых проводников (жесткий): до 35 мм². Сечение подключаемых проводников (гибкий): до 25 мм². Ширина в модулях: 3 (52,5 мм). Диапазон рабочих температур: от -25 до +50°C. Глубина установки: 55 мм. Вес: 0,4 кг. Срок службы: 25 лет. Гарантия: 10 лет.

Преимущества выключателя ВА47-100 PROxima

Усиленный корпус с дополнительными заклепками исключает расхождение деталей при длительной эксплуатации. Повышенная отключающая способность 10 кА обеспечивает надежную защиту при коротких замыканиях. Винтовые клеммы безопасной конструкции предотвращают попадание кабелей в заклеммное пространство. Установочный зажим обеспечивает быстрый монтаж на DIN-рейку. Окно для маркировки облегчает идентификацию в щите. Высокое качество материалов и сборки гарантирует длительный срок службы до 25 лет.

Практические рекомендации по монтажу

Перед монтажом убедитесь, что питание на линии отключено. Установите выключатель на DIN-рейку, зафиксировав его до характерного щелчка. Подключите фазные провода к верхним клеммам, а отходящие провода к нижним клеммам. Затяните винты с усилием, обеспечивающим надежный контакт. При использовании многожильных проводов рекомендуется применять наконечники. После монтажа проверьте надежность крепления и правильность подключения.

Почему стоит купить

Выключатель сертифицирован для применения в РФ, соответствует требованиям технических регламентов. Гарантия производителя — 10 лет, расчетный срок службы — 25 лет. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для каких сетей предназначен выключатель? Для трехфазных сетей переменного тока с напряжением 230/400 В и частотой 50/60 Гц.

Какой максимальный ток выдерживает выключатель? Номинальный ток составляет 50 А, что позволяет защищать линии с нагрузкой до 34 кВт при 400 В.

Что означает характеристика С? Характеристика С означает, что электромагнитный расцепитель срабатывает при кратности тока 5-10 Iн (250-500 А). Подходит для линий с умеренными пусковыми токами.

Можно ли подключать алюминиевые провода? Винтовые зажимы допускают подключение медных и алюминиевых проводников сечением до 35 мм².

Какой срок службы у выключателя? Механическая износостойкость составляет 20 000 циклов, электрическая — 10 000 циклов. Общий срок службы — 25 лет, гарантия — 10 лет.
