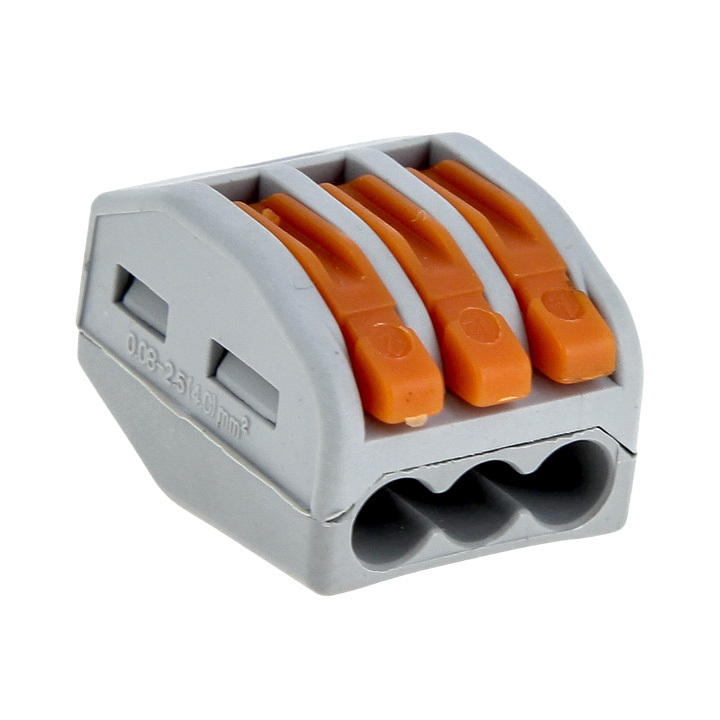

Строительно-монтажная клемма СМК 222-413 3х2,5 с рычажком EKF

Строительно-монтажная клемма СМК 222-413 с рычагом от EKF PROxima — это проходной безвинтовой соединитель для медных проводников. Модель с тремя независимыми зажимами на 32 А номинального тока подходит для работы в цепях переменного тока с частотой 50 Гц и напряжением до 400 В. Корпус выполнен из самозатухающего пластика, не распространяющего горение, что критично для использования в электротехнических шкафах и распределительных коробках.

Какие задачи решает клемма СМК 222-413

Клемма предназначена для соединения и ответвления одножильных и многожильных медных проводов без применения специального инструмента. Устройство решает проблему ненадёжных скруток и винтовых зажимов, которые со временем ослабевают. Подпружиненная стальная пластина с антикоррозионным покрытием обеспечивает постоянное усилие прижима, исключающее нагрев и искрение контакта. Каждый проводник фиксируется в отдельном клеммном месте, что предотвращает короткое замыкание. Тестовое окно в корпусе позволяет проверить наличие напряжения без разбора цепи.

Назначение и применение

Клемма СМК 222-413 предназначена для монтажа в распределительных коробках, электрощитах и на объектах жилого и коммерческого строительства. Устройство подходит для сборки осветительных цепей, подключения розеток и выключателей, а также соединения проводки в системах «умный дом». Клемму можно использовать при температуре от –40 до +40 °C и относительной влажности до 60% при 20°C.

Конструкция и особенности

Корпус клеммы выполнен из ударопрочного пластика светло-серого цвета. Внутри установлена контактная группа из лужёной меди и подпружиненная пластина из нержавеющей стали. Рычажковый механизм открывает доступ к контакту, после чего провод легко вставляется — пружина автоматически фиксирует жилу с требуемым усилием. Демонтаж так же прост: поднятие рычага освобождает проводник. Корпус имеет прозрачное тестовое окно для индикации исправности цепи.

Технические характеристики

Тип: строительно-монтажная проходная клемма. Количество зажимов: 3. Номинальное сечение (диапазон): 0,8–4 мм². Номинальный ток: 32 А. Номинальное напряжение: 400 В переменного тока частотой 50 Гц. Сечение жесткого проводника: 0,08–2,5 мм². Сечение гибкого проводника (с наконечником или облуженного): 0,08–4 мм². Диаметр кабеля: 0,32–1,83 мм. Классификация AWG: 28–11. Температура эксплуатации: от –40 до +40 °C. Материал корпуса: самозатухающий пластик (UL94 V-0). Материал контактов: лужёная медь, подпружиненная пластина из нержавеющей стали. Цвет: светло-серый. Страна производства: Китай. Гарантийный срок хранения: 7 лет. Срок службы: 10 лет.

Преимущества безвинтовой клеммы EKF PROxima

Отсутствие винтовых зажимов исключает необходимость периодического подтягивания контактов. Пружинный механизм обеспечивает постоянное усилие прижима независимо от вибрации и перепадов температуры. Прозрачное тестовое окно позволяет быстро диагностировать цепь. Корпус из негорючего пластика безопасен при перегрузках. Конструкция рассчитана на многократное использование — клемму можно перемонтировать до десятков раз без потери свойств контакта.

Практические рекомендации по монтажу

При подготовке многожильного провода рекомендуется использовать наконечник НШВИ или облужить жилу для предотвращения распушивания. Моножильные провода вставляются без подготовки. Для фиксации проводника поднимите рычажок до упора, вставьте зачищенный конец в отверстие и опустите рычаг. Проверьте надёжность фиксации, слегка потянув за провод. Не допускайте превышения номинального тока 32 А, так как перегрузка может вызвать нагрев контактной группы. Убедитесь, что проводники одинакового сечения подключены в один зажим.

Почему стоит купить

Клемма сертифицирована для применения в РФ. Гарантия производителя — 7 лет, срок службы — 10 лет. EKF PROxima — бренд с продукцией на российском рынке. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Можно ли использовать клемму для алюминиевых проводов? Серия 222 предназначена только для меди. Для соединения с алюминием используйте клеммы серии 224.

Какой максимальный ток выдерживает клемма? Длительно допустимый ток — 32 А. Превышение приводит к перегреву контактов.

Подходит ли клемма для гибких многожильных проводов? Да, но рекомендуется использовать наконечники НШВИ или облуживать жилу. Без подготовки проволоки могут распушиться и попасть на соседние контакты.

Можно ли использовать клемму повторно? Да, конструкция рассчитана на многократное переподключение, механизм рычага выдерживает десятки циклов без ослабления зажима.
